AMR-JZ-A-GPRS/CDMA型 集中器说明书

AMR-JZ-A-GPRS/CDMA型 集中器
集中器是智能抄表系统的数据集中单元。集中器通过建立可靠的通讯通道，处理和交换主控机与表单元间的数据信息。可根据需求配置为每月的每天、某一或两天的某一时间定时自动抄表，抄表后的数据保存在集中器中，供主控机随时读取。主控机可通过RS-232或GPRS/CDMA无线抄表方式读取表数据。既可读取集中器内已读取并保存的抄表数据，也可令集中器操作采集器和表单元，提取表单元的最新抄表数据。
使用TCP/IP抄表时，主控机通过INTERNET访问连接到CDMA/GPRS网络的集中器，实现无线抄表。集中器与主控机之间不需要布线，但要求在安装集中器的位置已覆盖有CDMA/GPRS网络且保证信号良好，同时还要求主控机能上INTERNET网，网络状况良好。
1、功能及特点
u 集成了数据采集和数据存储功能，存储器可保存1800个表的表数据（必要时可以扩展为保存2500个表的表数据）；
u 定时自动抄表，可设置每月一次或两次固定时间自动抄表；
u GPRS/CDMA无线方式集中器自身有电源输出，可直接接表。大型小区请接中继器和采集器再接表，超小小区可以即可接表；
u 上行协议：内部协议、188协议或130协议；下行协议：内部协议、645协议或188协议；
u 定货前需要指定；
u 无线方式可选GPRS/CDMA两种方式其中之一。定货前需要指定。
2、规格及主要技术参数
◆  设备型号： AMR-JZ-A-GPRS/CDMA；
◆  工作电源： 12VDC/2A；
◆  电    流： 静态电流≤70mA； 工作电流:≤400mA（单通道接64只表单元，线长300米）；
◆  通信方式： 与上位机：USB接口或无线方式；与下位机：接四路主干RS-485总线；
◆  保护等级： RS-485接口每线600W的雷击浪涌保护；
◆  负载能力：4路扩展总线，每路最多可连接64个光电直读表；
◆  外形尺寸： 175mm × 135mm × 35mm；
◆  工作环境： 温度：0℃ ～ 55℃；湿度：5 ～ 95%RH。
3.指示灯定义

接口	引脚号	符号	功 能
指示灯 LED1～LED8	1	电源	当电源接通时，该灯常亮
	2	USB	当USB接通时，该灯常亮
	3	GPRS	当无线模块工作时，该灯闪烁
	4	通讯	通讯时灯闪烁
	5	输出1	当接收到第一路主干总线下的通讯信号时，该灯闪烁
	6	输出2	当接收到第二路主干总线下的通讯信号时，该灯闪烁
	7	输出3	当接收到第三路主干总线下的通讯信号时，该灯闪烁
	8	输出4	当接收到第四路主干总线下的通讯信号时，该灯闪烁

4.外形安装尺寸及接线说明

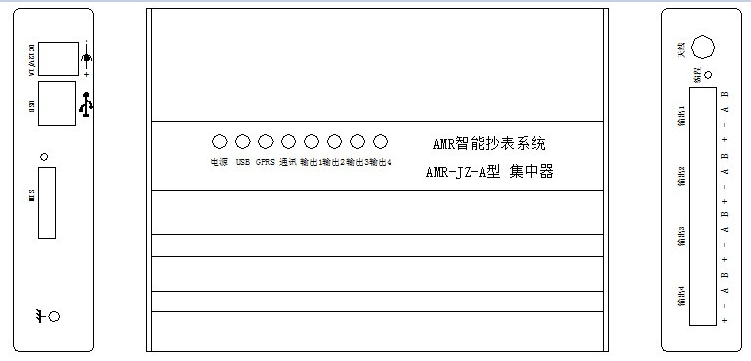

u 集中器外形示意图

u 接线说明：

接口	引脚号	符号	功能
电源输入		DC12V/2A	12VDC
USB		USB	上行电脑USB接口
SIM			放入手机卡
天线			接GPRS/CDMA天线
输出1	1	B	第一路主干总线 B(-)
	2	A	第一路主干总线 A(+)
	3	-	信号地
	4	+	12VDC
输出2	1	B	第二路主干总线 B(-)
	2	A	第二路主干总线 A(+)
	3	-	信号地
	4	+	12VDC
输出3	1	B	第三路主干总线 B(-)
	2	A	第三路主干总线 A(+)
	3	-	信号地
	4	+	12VDC
输出4     ★ 安装说明：   使用前请仔细阅读使用说明书，并按照说明书要求进行操作，以免安装后发生电源线与RS485总线接错，导致损坏的情况。在雷电较多的地方，安装时应采取避雷措施。	1	B	第四路主干总线 B(-)
	2	A	第四路主干总线 A(+)
	3	-	信号地
	4	+	12VDC

u 安装说明：
使用前请仔细阅读使用说明书，并按照说明书要求进行操作，以免安装后发生电源线与RS485总线接错，导致损坏的情况。在雷电较多的地方，安装时应采取避雷措施。
5. 配件清单

序号	名称	规格型号	数量	备注
1	12V/2A电源适配器	2A/12V SDC-CV25W(AC-DC)	1
2	GPRS延长天线	线长1.5米螺旋小吸盘	1
3	USB数据线	一端扁平A型插头，一端B型插头	１
4	说明书		1

6. 保证期限                                                                     集中器自售出日起十八个月内，在用户遵守说明书的规定要求，且制造厂合格证完整的情况下，
制造厂给予免费修理或更换。
