AMR-CJ-A型 采集器说明书

文章出处:未知 作者:admin 人气: 时间:2018-08-01 11:21 【

AMR-CJ-A型 采集器

采集器是智能抄表系统的扩展网络设备,每一个输出端口引出一条扩展总线,扩展总线连接表单元。采集器为智能抄表网络终端设备建立通信通道,管理表单元,使抄表网络的结构清晰、工作局部化、提高通讯效率。
1.规格及主要技术参数
u 设备型号:AMR-CJ-A;
u 接口特性:RS-485;
u 工作电源:总线供电;
u 电    流:静态电流≤5mA; 工作电流:≤100mA(单通道接64只表单元,线长300米);
u 通信方式:与上位机接中继网;与下位机接扩展总线;
u 保护等级:RS-485接口每线600W的雷击浪涌保护;
u 负载能力:4路扩展总线,每路最多可连接64个光电直读表;
u 外形尺寸: 140mm × 97mm × 24mm;
u 使用环境: 温度:0℃~55℃,相对湿度:5%~95%。
2.指示灯定义
指 示 灯 功      能
电源 供电正常时灯常亮
USB 当USB接通时,该灯常亮
状态 隔离状态下该灯灭,连接状态时常亮
通讯 通讯时灯闪烁
输出 与扩展总线下所连接表通讯时该灯闪烁
3.外形安装尺寸及接线说明

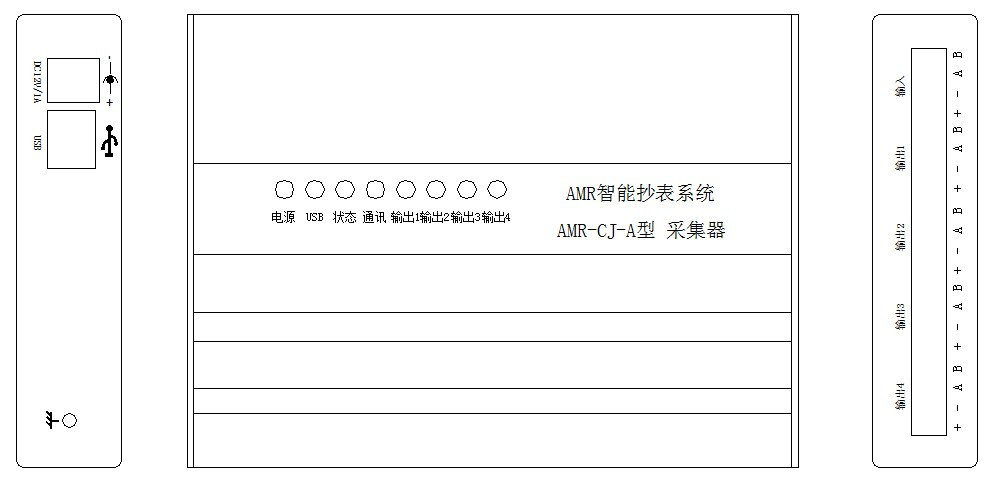

◆  集器外形示意图


◆  接线说明:
接口 引脚号 符号 功能
电源输入   DC12V/1A 12VDC
USB   USB 上行接口
输入 1 B 中继总线 B(-)
2 A 中继总线 A(+)
3 - 信号地
4 + 中继总线电源
输出1 1 B 第1路扩展总线 B(-)
2 A 第1路扩展总线 A(+)
3 - 信号地
4 + 第1路扩展总线电源
输出2 1 B 第2路扩展总线 B(-)
2 A 第2路扩展总线 A(+)
3 - 信号地
4 + 第2路扩展总线电源
输出3 1 B 第3路扩展总线 B(-)
2 A 第3路扩展总线 A(+)
3 - 信号地
1 + 第3路扩展总线电源
输出4 1 B 第4路扩展总线 B(-)
2 A 第4路扩展总线 A(+)
3 - 信号地
4 + 第4路扩展总线电源
注意:采集器一般从输入取电,DC12V/1A电源输入一般不接电源。
安装说明
使用前请仔细阅读使用说明书,并按照说明书要求进行操作,以免安装后发生电源线与RS485总线接错,导致损坏的情况。在雷电较多的地方,安装时应采取避雷措施。
4. 配件清单
序号 名称 规格型号 数量 备注
1 12V/2A电源适配器 2A/12V SDC-CV25W(AC-DC) 1
2 说明书   1
5.  运输贮存
u 采集器运输和拆封不应受到剧烈冲击,应参照GB/T15464-1995《仪器仪表包装通用技术条件》的规定和储存。
u 保存采集器应放在原包装内,保存环境温度为-25℃~+80℃,相对湿度不超过85%,空气中无腐蚀性气体。
u 采集器在仓库中保存,应放在台架上,叠放高度不超过10箱,拆箱后,单只包装的采集器叠放高度不超过10只。
6. 保证期限
采集器自售出日起十八个月内,在用户遵守说明书的规定要求,且合格证完整的情况下,制造厂给予免费修理或更换。
