AMR-CJ-B型 采集器说明书


AMR-CJ-B型 采集器

采集器是智能抄表系统的扩展网络设备，每一个输出端口引出一条扩展总线，扩展总线连接表单元。采集器为智能抄表网络终端设备建立通信通道，管理表单元，使抄表网络的结构清晰、工作局部化、提高通讯效率。
1.规格及主要技术参数
u 设备型号：AMR-CJ-B；
u 接口特性：上行RS-485，下行MBUS；
u 工作电源：12VDC/1A；
u 电    流：静态电流≤55mA； 工作电流:≤500mA（单通道接64只表单元，线长300米）；
u 通信方式：与上位机接主干网；与下位机接扩展总线；
u 保护等级：RS-485和MBUS接口每线600W的雷击浪涌保护；
u 负载能力：4路扩展总线，每路推荐最多可连接64个光电直读表或32个阀控表；
u 外形尺寸：140mm × 97mm × 24mm；
u 使用环境：温度：0℃～55℃，相对湿度：5%～95%。
2.指示灯定义

指示灯	功      能
电源	供电正常时灯常亮
USB	当USB接通时，该灯常亮
状态	隔离状态下该灯灭，连接状态时常亮
通讯	通讯时灯闪烁
输出	与扩展总线下所连接表通讯时该灯闪烁

3.外形安装尺寸及接线说明

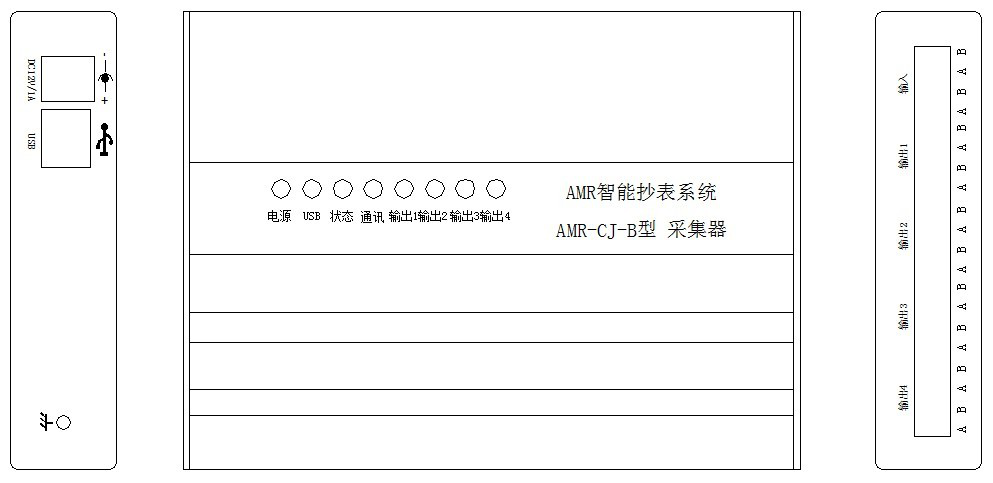

◆  采集器外形示意图


◆  接线说明：

接口	引脚号	符号	功能
电源输入		DC12V/1A	12VDC
USB		USB	上行接口
输入	1	B	主干RS485总线 B(-)
	2	A	主干RS485总线 A(+)
	3	B	主干RS485总线 B(-)
	4	A	主干RS485总线 A(+)
输出1	1	B	第1路扩展MBUS总线 B(-)
	2	A	第1路扩展MBUS总线 A(+)
	3	B	第1路扩展MBUS总线 B(-)
	4	A	第1路扩展MBUS总线 A(+)
输出2	1	B	第2路扩展MBUS总线 B(-)
	2	A	第2路扩展MBUS总线 A(+)
	3	B	第2路扩展MBUS总线 B(-)
	4	A	第2路扩展MBUS总线 A(+)
输出3	1	B	第3路扩展MBUS总线 B(-)
	2	A	第3路扩展MBUS总线 A(+)
	3	B	第3路扩展MBUS总线 B(-)
	1	A	第3路扩展MBUS总线 A(+)
输出4	1	B	第4路扩展MBUS总线 B(-)
	2	A	第4路扩展MBUS总线 A(+)
	3	B	第4路扩展MBUS总线 B(-)
	4	A	第4路扩展MBUS总线 A(+)

注意！！！：输入的信号为RS485而非MBUS，输入的RS485信号不带电源输入，请与集中器3和4连接，1和2悬空。
◆ 安装说明
使用前请仔细阅读使用说明书，并按照说明书要求进行操作，以免安装后发生电源线与RS485/MBUS总线接错，导致损坏的情况。在雷电较多的地方，安装时应采取避雷措施。
4. 配件清单

序号	名称	规格型号	数量	备注
1	12V/2A电源适配器	2A/12V SDC-CV25W(AC-DC)	1
2	说明书		1

5.  运输贮存
u 采集器运输和拆封不应受到剧烈冲击，应参照GB/T15464-1995《仪器仪表包装通用技术条件》的规定和储存。
u 保存采集器应放在原包装内，保存环境温度为-25℃～+80℃，相对湿度不超过85%，空气中无腐蚀性气体。
u 采集器在仓库中保存，应放在台架上，叠放高度不超过10箱，拆箱后，单只包装的采集器叠放高度不超过10只。
6. 保证期限
采集器自售出日起十八个月内，在用户遵守说明书的规定要求，且合格证完整的情况下，制造厂给予免费修理或更换。
